製品紹介

アルミニウムについて

アルミニウムは、「軽く、強く、美しい」。他の金属にはない特徴をもった素材です。

  • 1軽い

    アルミニウムの比重は2.7であり、鉄や銅と比べると約1/3の重さです。

    軽量化のみならず産業機器の高速回転や摺動部品の作業効率を高めます。

  • 2強い

    アルミニウムは、比強度(単位重量当たりの強度)が、鉄や銅より大きい素材です。

  • 3美しい/耐食性が良い

    アルミニウムは、空気中で緻密で安定な酸化皮膜を生成し、腐食を自然に防止します。

  • 4加工性が良い

    アルミニウムは、塑性加工がしやすく、切削加工性にも優れた材料です。

  • 5再生しやすい

    アルミニウムは、腐食しにくく、融点が低いため、溶かして再生することができます。
    再生地金を作るのに必要なエネルギーは、新地金に比べて3%で済むといわれています。

  • 6その他の特徴

    磁気を帯びない / 電気をよく通す / 熱をよく伝える / 低温に強い / 毒性がない / 光や熱を反射する / 表面処理が容易 / 鋳造しやすい / 接合しやすい / 真空特性がよい などがアルミニウムの利点として挙げられます。



当社製品のご紹介

当社の主力製品は、ご家庭やオフィスで使われている「レーザープリンター」や「コピー複合機」といった印刷機の内部に使われている各種ローラー類です。

印刷機に使用されるローラーは、さまざまな種類があり、印刷するうえで最重要部品となる感光ドラム、トナーをドラムに供給するマグネットローラー、クリーニング用のローラーなどが代表的なものです。



当社は、約200種類に及ぶOA機器用ローラー、及びローラー素材を製造しています。



レーザープリンターのカートリッジ交換をする際などに、目にしたことのある部品だと思いますが、これらのローラーが「曲がって」いたり、「直径が大きかったり、小さかったり」すると、色が「濃い」、「薄い」といった印刷ムラが生じる原因のひとつになります。そのため、できるだけ「真っ直ぐ」で「直径の揃った」パイプが要求されます。



その要求に応えるため、ミクロン単位の精度で製造しており、高い精度がお客様からの評価に繋がり、今では世界的な需要に当てはめると約50%に相当するOA機器用アルミパイプを生産しています。



今後も、これまで培ってきた技術力に磨きをかけ、お客様からの信頼を一層高めていきたい所存です。

OA機器用ローラー

OA機器用の各種ローラー及びローラー素材は、当社の主力商品です。
コピー機やプリンター内部で使用されているローラーです。

マグネットローラー(スリーブ)
1マグネットローラー(スリーブ)

トナー(印刷用の粉)を感光ドラムに供給するためのローラーをマグネットローラーと言います。
アルミパイプにフランジを組付け、中にマグネットを挿入し、マグネットローラーとして仕上げたものです。
このローラーの素材となるアルミパイプは、「スリーブ」と呼ばれ、当社主力製品のひとつです。

arrow

感光ドラム
2感光ドラム

レーザープリンターは、静電気の力を使用して印刷していますが、メインローラーが感光体である感光ドラムです。
感光体は、通常は絶縁体で光を当てた部分のみ導電体となります。
この性質を使用して印刷するので、感光ドラムは、印刷する上での最重要部品となります。
この素材となるアルミパイプを当社で製造しています。

arrow

フランジ
3フランジ

パイプをローラーにするために、パイプ端部に組み込む部品を「フランジ」と称しています。
フランジは、材質(アルミ、ステンレスなど)、形状、さまざまなものをパイプに組付け可能です。
片側のみ、両側、形状違い等にも対応できます。

arrow

三ツ矢管
4三ツ矢管

ローラーの強度を増加させるため、パイプ全長に渡って、3本の支持材が入った形状を「三ツ矢管」と称しています。
この三ツ矢管を加工し、各種ローラー、及びローラー素材として販売しています。



この他にも、テンションローラー、ヒートローラー、クリーニングローラーなどを生産しています。

溝付き管のご案内

当社は、引抜き加工時にパイプ表面に溝形状を付ける「溝付き管」を製造しています。
高度な切削加工等を必要としないので、コストパフォーマンスに優れています。

溝付き管
1溝付き管

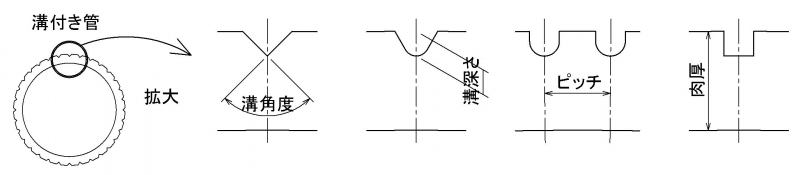

丸管の軸方向に溝形状が出来ている引抜きパイプです。
溝数(N24~N120)、溝角度(60°~120°)、溝深さ(0.05mm~0.50mm)、ピッチ、肉厚など、お客様のご要求に合せて製造できます。



基本的な溝形状は「V」形状ですが、様々な溝形状に対応できます。
「Ⅴ溝」、「Ⅴ溝+R面取り」、「U溝」などがあります。


上記以外の溝形状についても可能ですので、お問合せください。
当社は、溝付き管の製造に関して30年余りの経験を有しています。
溝付き管も、各種合金/調質での製造が可能ですので、詳細はお問合せください。

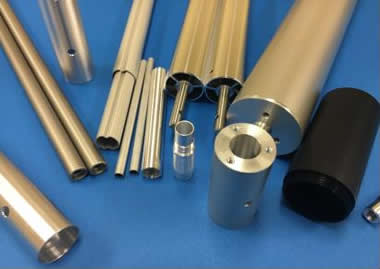

高精度加工品群

当社は長年にわたりOA用部品を主体に生産・販売活動を行ってまいりました。
しかし、近年この高精度でより精密な加工技術を用いて下記写真のような高精度 加工品を生産するようになりました。
小さなもので外径φ10、両端の内外にネジ切 加工を施しています。また大口径品は外径φ170で長1,200mmのものまで 加工が出来ます。
該当するような製品開発の際には是非当社に一度連絡を頂ければ 必ずしやお役に立つ提案が出来るものと思います。

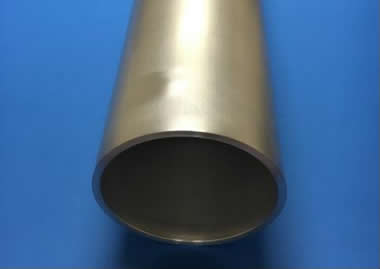

  • 大型ローラー
    大型ローラー

    【サイズ】Φ170 x Φ154 x 1200L
    【加 工】・引抜 ・端面加工

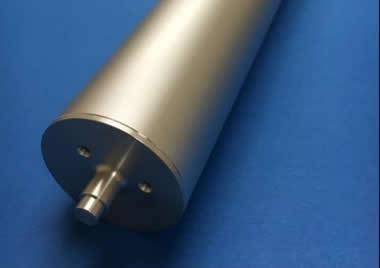

  • フランジ付ローラー
    フランジ付ローラー

    【サイズ】Φ50 x 1,350L
    【加 工】・押出 ・アルマイト ・端面加工
    ・フランジ切削加工 ・圧入・組み立て

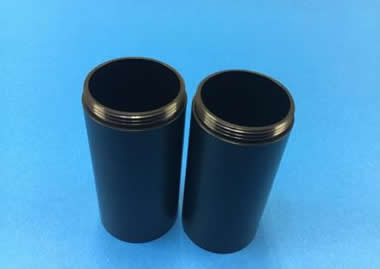

  • 機械設備用部品
    機械設備用部品

    【サイズ】(外径) Φ40 x (長さ) 80
           ~Φ110  ~720
    【加 工】・引抜 ・端面加工(ネジキリ) ・端部外径切削 ・溝入れ ・切欠き ・アルマイト

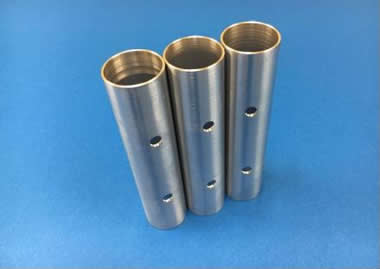

  • 電波設備用
    電波設備用

    【サイズ】Φ25 x Φ23 x 105L
    【加 工】・引抜 ・端面加工 ・穴開け ・研磨

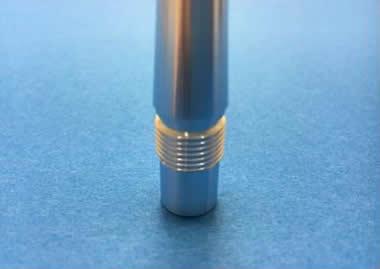

  • 細径管加工
    細径管加工

    【サイズ】Φ10  x 120
    【加 工】・引抜 ・外径切削 ・両端加工 ・ネジキリ

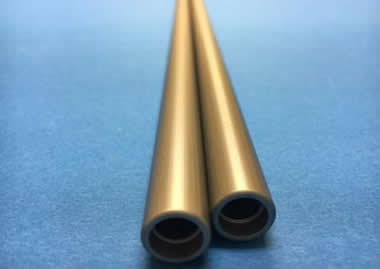

  • 硬質アルマイト付きローラー
    硬質アルマイト付きローラー

    【サイズ】Φ12 x Φ8 x 410
    【加 工】・引抜 ・両端加工 ・外径切削 ・硬質アルマイト

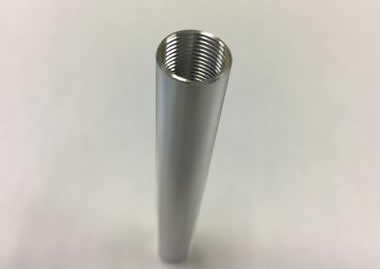

  • 精密加工管
    精密加工管

    【サイズ】Φ11 x 80
    【加 工】・引抜 ・内径加工 ・両端加工 ・ネジキリ ・外径切削

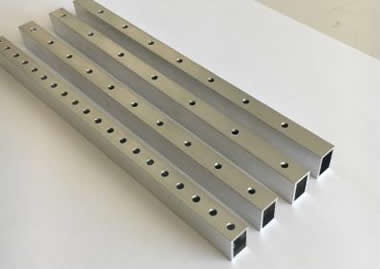

  • 農業設備用四角管
    農業設備用四角管

    【サイズ】10 x 15 x 肉厚1.2 x 200mm
    【加 工】・切断 ・端面加工 ・穴開け

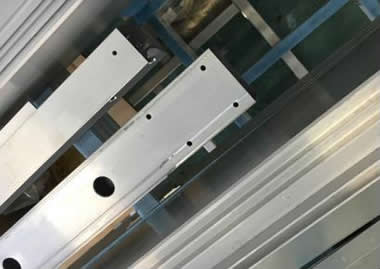

  • 街頭設置掲示板用加工形材
    街頭設置掲示板用加工形材

    【掲示板サイズ】(縦)1,200 x (横)1,600 x (奥行)60
    【加 工】・枠/ハカマ形材の押出 ・アルマイト ・切断 ・切欠き ・穴開け ・タップ加工 ・組み立て

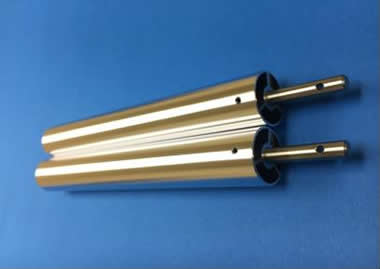

  • ピン圧入三ツ矢管ローラー
    ピン圧入三ツ矢管ローラー

    【サイズ】Φ30 x Φ27 x 220
    【加 工】・両端 ・インロー加工 ・ピン加工 ・ピン圧入 ・外径切削

  • 大型ローラー
    高精度加工部品郡



  • 大型ローラー
    高精度加工部品郡



表面加工のご案内

当社は、引抜後の丸管に表面加工を施すことも可能です。

横溝加工
1横溝加工

フランジとは、パイプ先端に差込み、「パイプ」を「ローラー」にするための部品を言います。
丸棒を材料として自動的に供給するバーワーク方式と、材料を各パーツ毎に加工し、ロボットなどで供給、排出するチャックワーク方式があります。

arrow

スパイラル加工
2スパイラル加工

丸管の円周方向に溝形状を施す加工です。
溝は、一本の線でスパイラル状に繋がっています。

arrow

横溝加工+スパイラル加工
3横溝加工+スパイラル加工

丸管の円周方向に溝形状を施す加工です。
横溝加工とスパイラル加工を併せたものです。
また、ピッチ違いも対応できます。

arrow

溝付き管+横溝加工
4溝付き管+横溝加工

溝付き管の円周方向に溝形状を施す加工です。
スパイラル加工でも対応できます。

arrow

あやめ加工
5あやめ加工

丸管の表面に任意の凹凸を付けることが可能です。
あやめ形状の加工ですが、深さ、ピッチ等、規則性/不規則性を問わず、任意に設定できます。



メッキ、アルマイト、有色アルマイト、ブラストなどの一般的な表面処理も、もちろん可能です。
その他、特殊な表面加工も可能ですので、詳細はお問合せください。

汎用品の材料販売について

この程、材料販売の取扱代理店と共同して汎用材の販売が出来るようになりました。
下記一覧表のように板材、一般型材、丸棒、角棒など在庫品版売が出来るようになりました。
数量も板1枚、型材1本でもご用命頂ければ納入致します。
また、記載されていない特注サイズの板材、型材でも対応可能です。
必要なものがありましたら是非連絡を頂ければ幸甚です。
尚、画面をクリックして頂くと詳細な明細、寸法などを確認頂けます。

板材

建築用アルミ板
(板厚0.8~2.0mm)
建築用アルミ板
(板厚2.5~5.0mm)
アルマイト付 建築用アルミ板
(板厚0.8~1.5mm)
アルマイト付 建築用アルミ板(板厚2.0~5.0) ステンカラー二次電解着色板
(ホワイト塗装版)

ブロンズ・ブラック
二次電解着板

アルミコイル 一般用アルミ板 一般材カラーアルミ板
筋板
(エンボス板)
アルミ合金
(厚板)
縞板
アルミパンチング板 在庫表 パンチング抜型 パンチング抜型
パンチング抜型 アルミハイアート① アルミハイアート②

各種アルミ

アルミ合金押出型材
(角棒)
アルミ合金押出型材
(平角 1.5~9)

アルミ合金押出型材
(平角 10~76)

アルミ合金押出型材
(等辺 アングル Rナシ)
アルミ合金押出型材
(等辺 アングル R付)
アルミ合金押出型材
(不等辺 アングル Rナシ)
アルミ合金押出型材
(不等辺 アングル)
アルミ合金押出型材
(角パイプ・四角管)
アルミ合金押出型材
(角パイプ・平角管)
アルミ合金押出型材
(チャンネル Rナシ)
アルミ合金押出型材
(チャンネル R付)
アルミ合金押出型材
(Cチャンネル・H型・T  バー・Zバー・レンジバー)
アルミ合金押出型材
(丸パイプ 3~28)
アルミ合金押出型材
(丸パイプ 30~55)
アルミ合金押出型材
(丸パイプ 60~220)
アルミ合金押出型材
(快削棒G21)
配管用継手・管 在庫表
(シームレス管  長さ L4000)
配管用継手・管 在庫表
(アルミ合金 シームレス管  エルボ (ロング))
配管用継手・管
(同径・ローネック 同心・偏心 差込溶接式)


その他

プラスチック キャップ
(丸パイプ・角パイプ用キャップ)
丸棒
(径 3~40mm)
丸棒
(径 41~150mm)
丸棒
(径 155~480mm)
アルミエキスパンドメタル アルミエキスパンドメタル・アルミアートメタル
アルミ溶接棒&ワイヤ アルミニウム品種表示例

カタログ全ページダウンロード



PDF形式のファイルをご覧頂くためには、Adobe社が提供するAdobe Reader(無償)が必要です。

右のロゴをクリックしてダウンロード後、インストールしてご使用下さい。

getacro

その他、製品も対応可能です。
まずは何なりとご相談ください!
